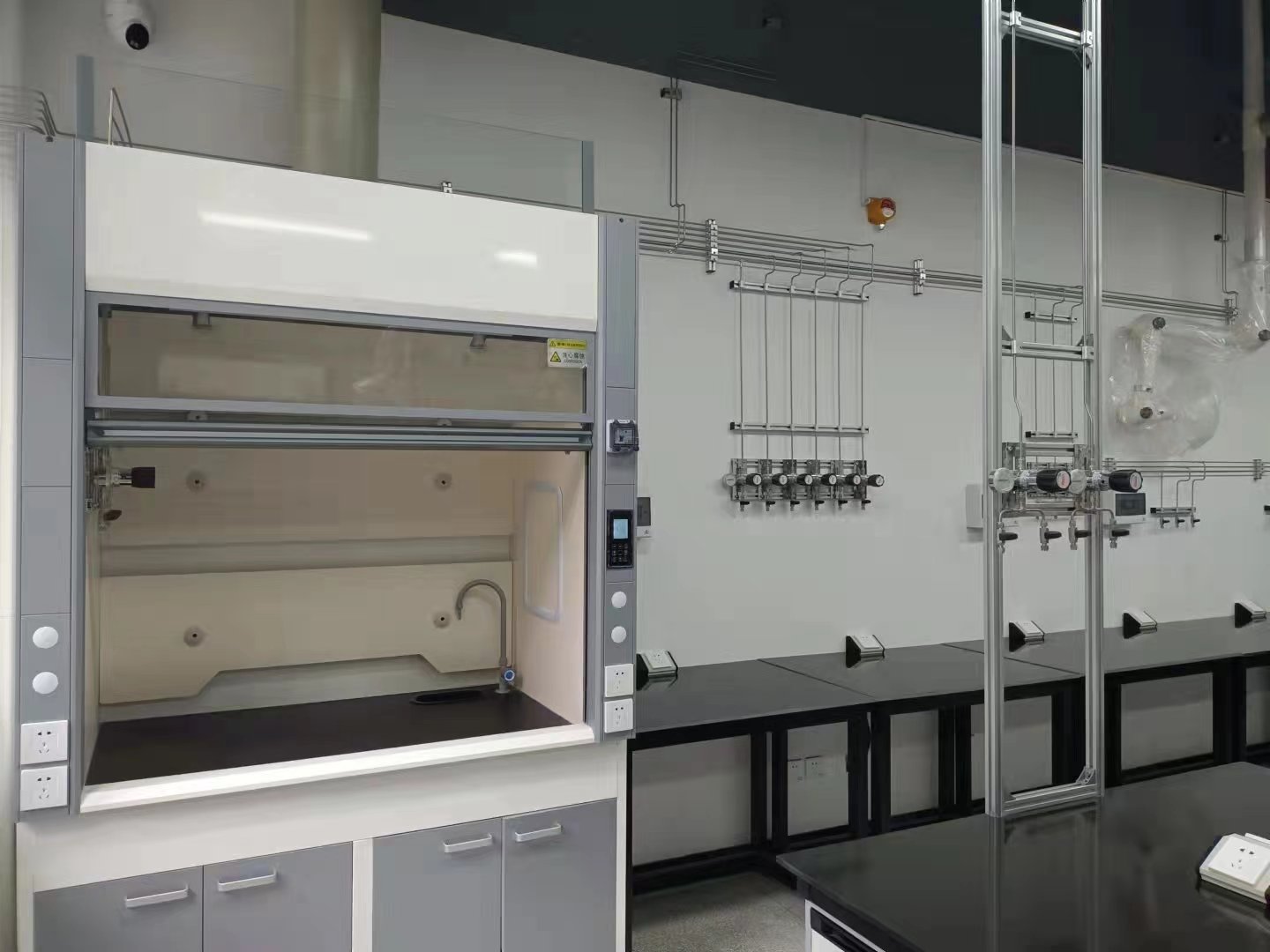

一、通風柜的供電電源及水槽的上下水的布置原則
1、現有各種規格的通風柜的用電電源，均為三相380伏交流電，除非客戶特別要求用單相220伏交流電動機，布置在通風柜背面靠墻離柜體左邊250mm且離地面500mm高的墻上，預留1組1000mm長的規格為6平方毫米的三相380伏交流電源線頭（五線制：L1火線、L2火線、L3火線、N零線、E地線）；
2、通風柜的洗滌池水槽的上水及下水管路預埋點，布置在通風柜背面靠墻邊距離100mm且離柜體右邊250mm處位置；上水管規格為φ21mm，高出地面180mm，帶控制水閥；下水管規格為φ50mm，高出地面100mm。

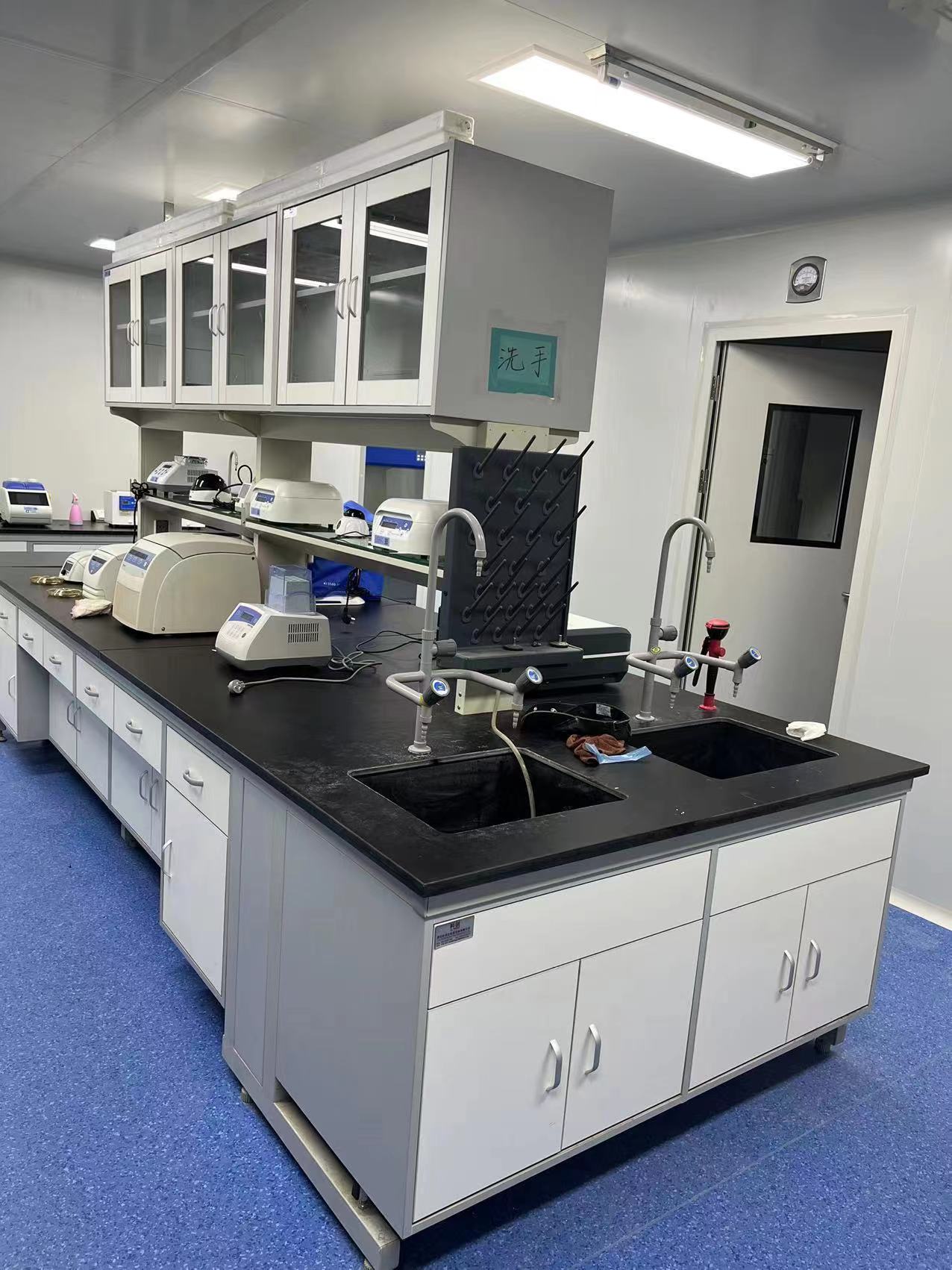

二、洗滌池、角柜水池、水槽的上水及下水管路的布置原則
1、洗滌池水槽的上水及下水管路預埋點布置在地面上，正對臺面中間離開臺面靠墻邊距離350mm處位置。上水管規格為φ21mm，高出地面180mm，帶控制水閥；下水管規格為φ50mm，高出地面100mm。
2、角柜水池的上水及下水管路預埋點布置在地面上，正對臺面離開臺面靠墻兩直角邊距離450mm處中心位置。上水管規格為φ21mm，高出地面180mm，帶控制水閥；下水管規格為φ50mm，高出地面100mm。

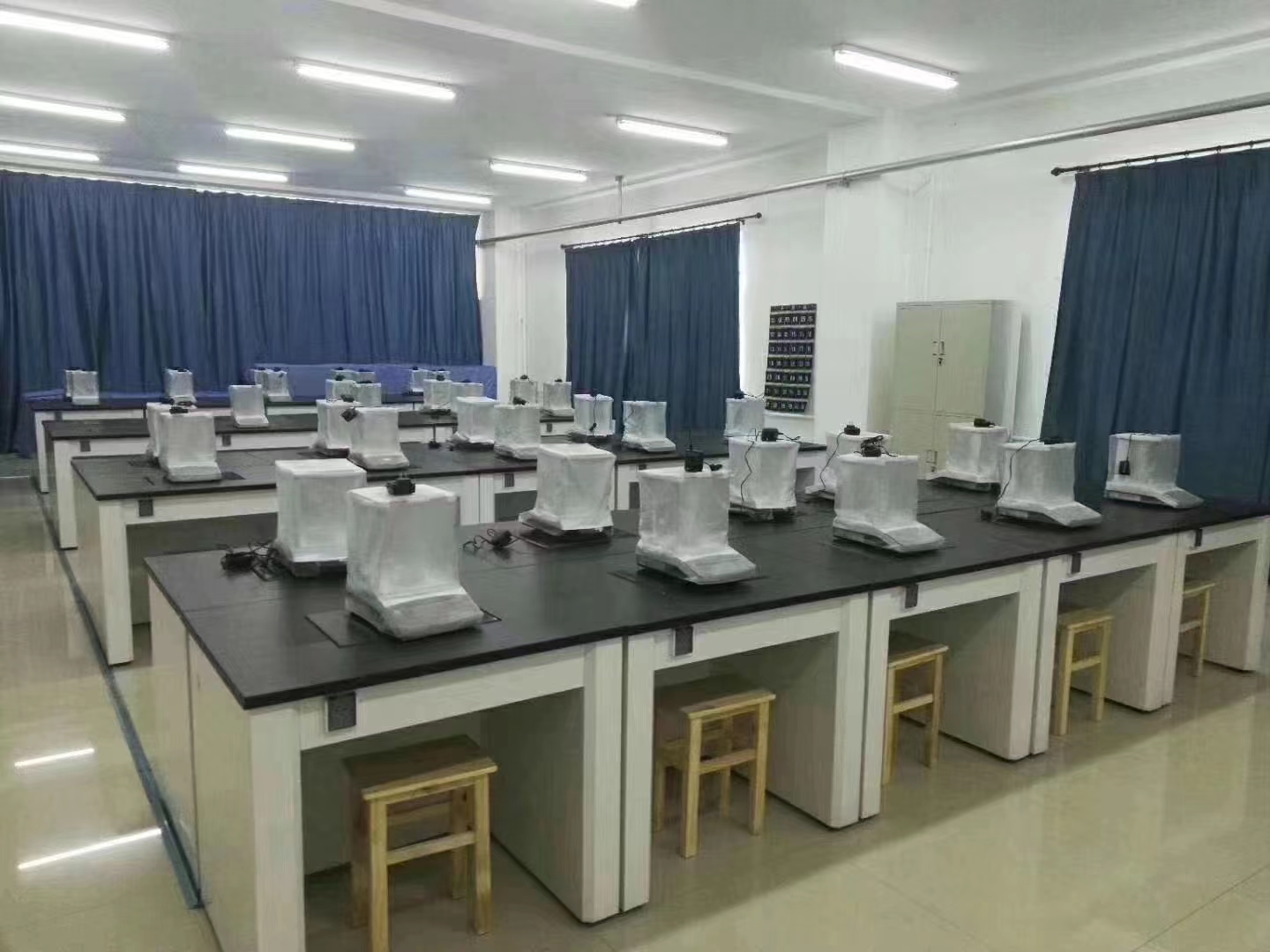

三、電腦臺、儀器臺、天平臺、顯微臺的電源布線原則
電腦臺、儀器臺、天平臺、顯微臺的用電電源，布置在墻面正對臺面中間離地面500mm高墻上，預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭（三線制：L火線、N零線、E地線）；
四、中央臺及試劑架的電源布線原則
1、規格為3400mm以內的中央臺，在其任一端距離端頭300mm中間位置,只布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭（三線制：L火線、N零線、E地線）出地面，供臺面上試劑架用、設備用或電線槽用。
2、規格超過3400mm以上的中央臺，在兩端距離端頭300mm中間位置，各布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭（三線制：L火線、N零線、E地線）出地面，供臺面上試劑架用、設備用或電線槽用。
3、中央臺水池的上下水管路預埋點，應布置在正對水槽的落水口下方，具體尺寸按實際中央臺所處房間位置的要求標注；上水管規格為φ21mm，高出地面180mm，帶控制水閥；下水管規格為φ50mm，高出地面100mm。
五、邊臺的電源布線原則
1、規格為3000mm以內的邊臺，只布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭（三線制：L火線、N零線、E地線），在離地面500mm高的墻上；供臺面上設備用、電線槽用或試劑架用；
2、規格超過3000mm以上每間隔3000mm布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭（三線制：L火線、N零線、E地線），在離地面500mm高的墻上；供臺面上設備用、電線槽用或試劑架用；

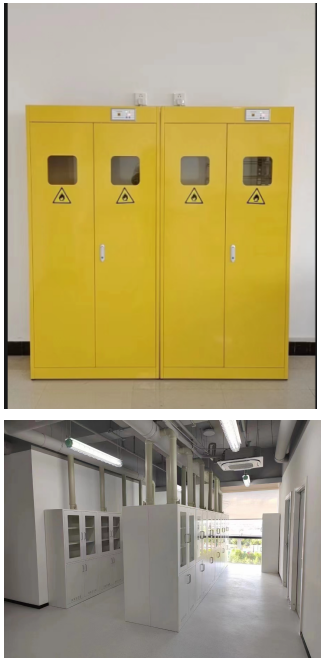

六、氣瓶柜、藥品柜、等的電源布置原則
1、氣瓶柜、藥品柜（帶排風）及超凈臺的用電電源插座為單相220伏交流電，布置在離地高1200mm距離柜體邊100mm～200mm處，均為兩插位（扁插、三插）墻面嵌式暗裝插座。
2、其它需用電源的柜子或設備的電源插座為單相220伏交流電或三相380伏交流電（特殊需要），布置在離地高1200mm距離柜體邊100mm～200mm處，均為墻面嵌式暗裝插座。
